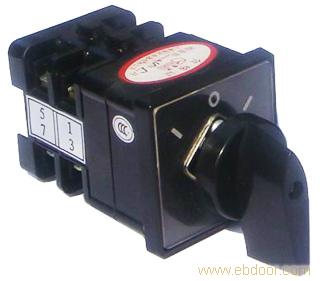

LW15转换开关
LW15转换开关适用于电路中转换电气控制线路，也可用于电动机做直接控制。
产品型号及其含义
主令控制用转换开关的型号及其含义
直接控制电动机用转换开关的型号及其含义
 用途代号：Q-直接起动， N-可逆转换，S-双速电动机变速
SN-双速电动机变速、可逆 |
主要技术参数
|
型号规格 |
LW15-10 |
LW15-16 |
|
约定发热电流lth |
|
10 |
16 |
|
额定工作电压Ue |
V |
240 |
250 |
380 |
240 |
250 |
380 |
|
额定工作电流le |
|
|
|
|
|
|
|
|
AC-15 |
A |
4 |
|
4 |
6 |
|
6 |
|
AC-13 |
A |
|
0.12 |
|
|
0.27 |
|
|
AC-3 |
A |
|
|
6 |
|
|
12 |
|
AC-4 |
A |
|
|
4 |
|
|
10 |
|
额定控制功率P |
|
|
|
|
|
|
|
|
AC-3 |
kW |
|
|
2.8 |
|
|
5.5 |
|
AC-4 |
kW |
|
|
1.7 |
|
|
4.5 |
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为 120 次/小时
电寿命： AC-15时为
0.1×106，操作频率为 300 次/小时
DC-13时为0.1×106次，操作频率为300
次/小时
AC-3时为0.1×106次，操作频率为120
次/小时
AC-4时为0.01×106次，操作频率为 120 次/小时
外形尺寸和安装尺寸
外形尺寸
定位型: L=35+13n （n为接触系统节数）
自复型: L=31.5+13n （n为接触系统节数）
安装尺寸
