LW5转换开关/LW5转换开关批发
LW5转换开关适用于电路中转换电气控制线路，也可直接控制电动机的起动、可逆转换、变速等。
产品型号及其含义
主令控制用转换开关的型号及其含义
直接控制电动机用转换开关的型号含义
用途代号：
Q1、Q2-直接起动 N-可逆转换
S-双速电动机变速 SN-双速电动机变速，可逆
分类
1 按用途分
1）主换控制用转换开关
2）直接控制5.5KW电动机用转换开关
2 按操作方式分
1)自定型
2)自复型
3 按操作方式与操动器位置组合如表所示
|
操作
方式
|
特征
代号
|
操 动 器 位 置
|
|
自复型
|
A
|
|
|
|
|
|
0°
|
←45°
|
|
|
|
|
|
|
B
|
|
|
|
|
45°→
|
0°
|
←45°
|
|
|
|
|
|
|
定位型
|
C
|
|
|
|
|
|
0°
|
45°
|
|
|
|
|
|
|
D
|
|
|
|
|
45°
|
0°
|
45°
|
|
|
|
|
|
|
E
|
|
|
|
|
45°
|
0°
|
45°
|
90°
|
|
|
|
|
|
F
|
|
|
|
90°
|
45°
|
0°
|
45°
|
90°
|
|
|
|
|
|
G
|
|
|
|
90°
|
45°
|
0°
|
45°
|
90°
|
135°
|
|
|
|
|
H
|
|
|
135°
|
90°
|
45°
|
0°
|
45°
|
90°
|
135°
|
|
|
|
|
I
|
|
|
135°
|
90°
|
45°
|
0°
|
45°
|
90°
|
135°
|
180°
|
|
|
|
J
|
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
|
|
|
K
|
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
150°
|
|
|
L
|
150°
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
150°
|
|
|
M
|
150°
|
120°
|
90°
|
60°
|
30°
|
0°
|
30°
|
60°
|
90°
|
120°
|
150°
|
180°
|
|
N
|
|
|
|
|
45°│45°
|
|
|
|
|
|
|
P
|
|
|
|
|
90°
|
0°
|
90°
|
|
|
|
|
|
主要技术参数
|
用途
|
主令控制
|
直接控制电动机
|
|
约定发热电流lth
|
A
|
16
|
16
|
|
额定工作电压Ue
|
V
|
125
|
220
|
250
|
380
|
400
|
500
|
380
|
|
额定工作电流le
|
|
|
|
|
|
|
|
|
|
AC-15
|
A
|
|
4.6
|
|
2.6
|
|
2.0
|
|
|
AC-3
|
A
|
|
|
|
|
|
|
12
|
|
AC-4
|
A
|
|
|
|
|
|
|
3.5
|
|
DC-13双断点
|
A
|
0.55
|
|
0.27
|
|
0.14
|
|
|
|
DC-13四断点
|
A
|
0.82
|
|
0.41
|
|
0.20
|
|
|
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为 300 次/小时。
电寿命：AC-15、DC-13 时为 0.1×106，操作频率为 300 次/小时。
AC-3时为 0.1×106次，操作频率为 120 次/小时。
AC-4时为 0.1×106次，操作频率为 120 次/小时。

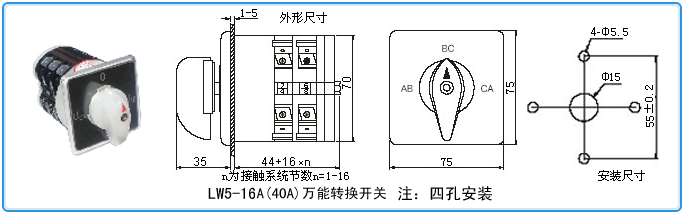

外形尺寸
